ECM Classika II: Kunststoffrohr im Kessel

Kennen Sie das Gefühl, wenn nach dem Möbelaufbau plötzlich eine Schraube übrig bleibt?

Ganz ähnlich geht es vielen beim Reinigen und Entkalken einer Siebträgermaschine – wie etwa der ECM Classika II –, wenn plötzlich ein kleines Kunststoffrohr im Kessel liegt.

Das Rohr ist nur wenige Zentimeter lang, halbtransparent-weiß und an einem Ende zugespitzt. Am stumpfen Ende lassen sich meist Spuren erkennen, die zeigen: Hier steckte das Teil woanders drin.

Und genau so ist es: Es handelt sich um das Tauchrohr eines L-Winkelstücks. Seine Aufgabe ist es, das einlaufende Wasser tiefer in den Kessel zu leiten.

Die Merkmale des Tauchrohrs auf einen Blick:

• Wenige Zentimeter lang
• Halbtransparent-weiß und an einem Ende zugespitzt
• Einsteckspuren am stumpfen Ende

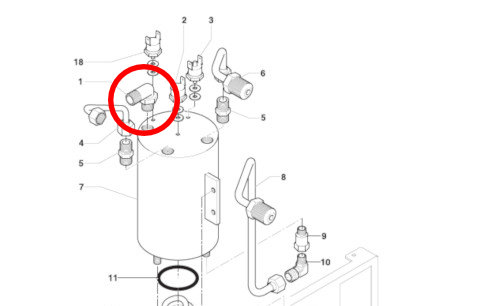

Das Tückische: In offiziellen Explosionszeichnungen fehlt dieses Tauchrohr meistens – dort ist (wie hier markiert) nur das L-Winkelstück selbst abgebildet.
