Wenn die ECM Mechanika VI Slim nicht mehr heizt

Die Problembeschreibung

Bei einer ECM Mechanika VI Slim lag das Hauptproblem darin, dass der Siebträger nach dem Einschalten nicht aufheizte und der Kessel praktisch kalt blieb. Dabei fiel das Verhalten der Kontrollleuchten ins Auge. Die orange Kontrollleuchte blieb dauerhaft aus. Dies ist ungewöhnlich, da die Maschine einen erkannten Wassermangel oder einen fehlenden Tank-Schwimmer im Normalbetrieb durch ein deutliches Blinkmuster der Leuchte signalisiert.

Um zu verstehen, warum die Steuerung in diesem Zustand jegliche Heizaktivität verweigert, ist ein Blick auf die elektromechanische Funktionsweise der verbauten Sensorik erforderlich.

Die Signalübertragung übernimmt dabei der sogenannte Tanksensor, ein Reedschalter, im Zusammenspiel mit dem Wassertank. Der Reedschalter fungiert als einfacher elektromechanischer Schalter. Wird der im Wassertankschwimmer integrierte Magnet an den Sensor an der Gehäuseinnenwand herangeführt, schließt sich der Glaskontakt im Reedschalter durch das Magnetfeld. Dadurch erhält die Elektronikbox das Signal, dass sich genügend Wasser im Tank befindet.

Bleibt das Signal aus, muss nicht zwingend ein elektrischer Defekt vorliegen. Häufige mechanische Ursachen sind:

• Falsch herum eingesetzter Schwimmer: Der Magnet im Schwimmer zeigt nicht in Richtung des Sensors an der Rückwand, wodurch das Magnetfeld den Schalter nicht erreichen kann.
• Falsche vertikale Ausrichtung: Bei manchen Schwimmerausführungen gibt es zwei Möglichkeiten, den Schwimmer einzusetzen (Magnet oben vs. Magnet unten), was den Schaltpunkt verändert.
• Abstandsprobleme oder gelockerte Bauteile: Ist der Abstand zwischen dem Magneten im Tank und dem Sensor an der Gehäuseinnenseite zu groß – etwa weil sich die Halterung des Reedsensors gelockert hat –, reicht die Magnetkraft nicht aus, um den Reedschalter zu schließen.

Trifft keine dieser mechanischen Ursachen am Wassertank zu, verlagert sich die Ursachenforschung von der Mechanik zur Elektrik, um den Schalter und die Steuerung direkt an der Maschine zu überprüfen.

Schritt-für-Schritt-Diagnose und Lösung

Führen Sie Funktionsprüfungen an offenen Komponenten ausschließlich mit äußerster Vorsicht, isolierten Werkzeugen und unter strikter Einhaltung der Sicherheitsschritte durch.

Schritt 1: Manueller Sensortest (Magnet-Test)

Um auszuschließen, dass lediglich der Schwimmer im Tank defekt, entmagnetisiert oder falsch ausgerichtet ist, wird der Sensor direkt getestet:

Schalten Sie die Maschine ein und entnehmen Sie den Wassertank. Halten Sie dann einen externen, ausreichend starken Magneten von außen direkt an die Stelle des Gehäuses, hinter der sich der Tanksensor befindet.

• Soll-Verhalten bei funktionierendem Sensor: Bei entnommenem Tank signalisiert die Maschine normalerweise Wassermangel (orange Leuchte blinkt oder leuchtet). Sobald der externe Magnet an den Sensor gehalten wird, muss die orange/gelbe Kontrollleuchte ausgehen, ein Klacken des Relais in der E-Box zu hören sein und die Heizung anspringen.
• Ist-Verhalten im Fehlerfall: Reagiert die Maschine überhaupt nicht auf den externen Magneten – bleibt die orange/gelbe Leuchte also weiterhin dauerhaft aus und es erfolgt kein Relaisklicken –, liegt die Ursache tiefer im Sensor- oder Elektronikkreis.

Schritt 2: Überbrückungstest der E-Box (Drahtbrücke)

Da der Reedschalter der E-Box lediglich einen geschlossenen Kontakt signalisiert, lässt sich die Funktion der Steuerungselektronik durch ein einfaches Überbrücken zweifelsfrei prüfen. Um Schäden oder Kurzschlüsse zu vermeiden, halten Sie die folgende Reihenfolge strikt ein:

1. Netzstecker ziehen: Trennen Sie die Maschine vollständig vom Stromnetz.
2. Steckverbindung lösen: Öffnen Sie das Gehäuse und trennen Sie die Steckverbindung des Reedsensors ab.
3. Drahtbrücke einsetzen: Setzen Sie auf der Steckerausgangsseite, die direkt zur E-Box führt, eine isolierte Drahtbrücke (Kurzschlussleitung) in die Anschlüsse ein, um einen geschlossenen Reedschalter zu simulieren.
4. Testlauf: Schließen Sie die Maschine wieder sicher an das Stromnetz an und schalten Sie sie ein.

Fängt die Maschine nach dem Einsetzen der Drahtbrücke sofort wieder an zu heizen und schaltet das Relais hörbar durch, ist die E-Box vollkommen intakt. Damit ist der Reedsensor eindeutig als die fehlerhafte Komponente identifiziert.

Schritt 3: Bauteiltausch

Nachdem der Defekt zweifelsfrei auf den Tanksensor zurückgeführt wurde, kann das Ersatzteil gezielt bestellt und ausgetauscht werden.

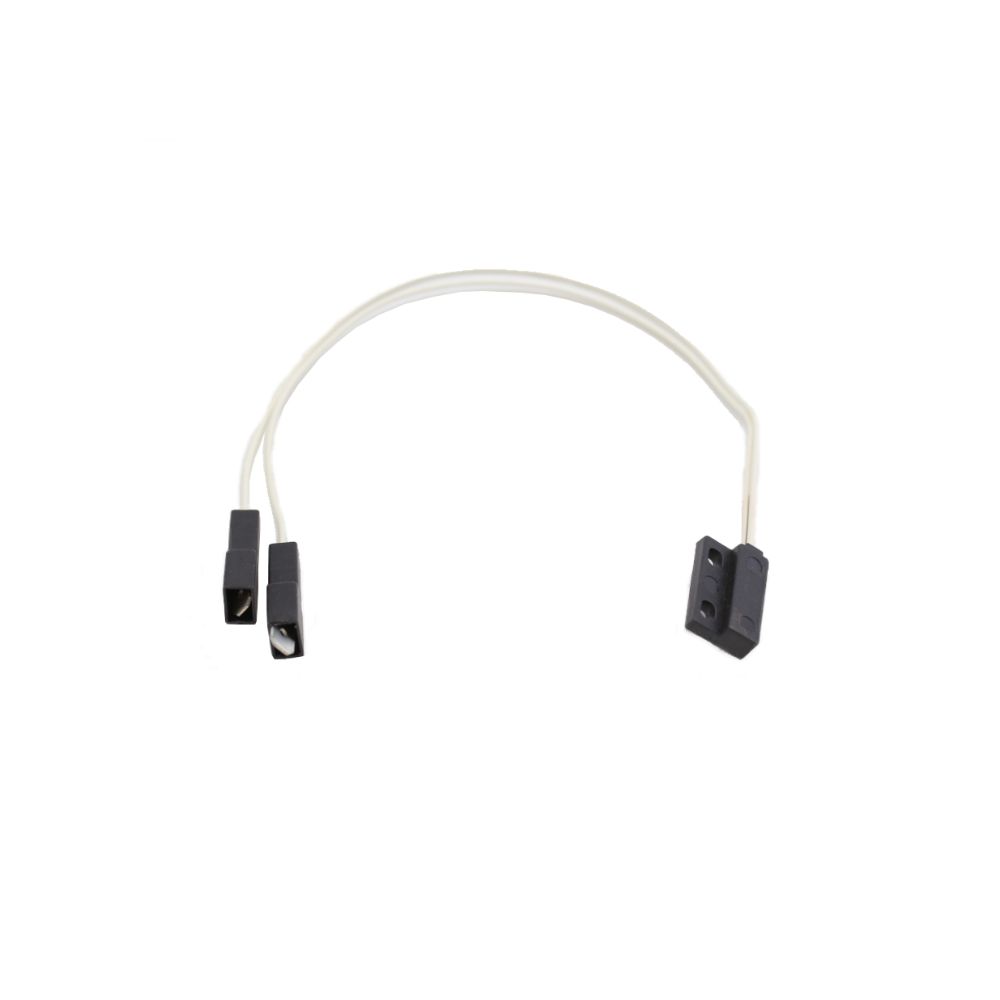

Benötigtes Ersatzteil

Wichtiger Montage- und Sicherheitshinweis: Der Einbau von Ersatz- bzw. Bauteil erfordert eine fachgerechte Installation. Der Einbau oder die Montage muss ausschließlich durch qualifiziertes Fachpersonal erfolgen. Besondere Gefahr besteht bei Arbeiten an elektrischen Bauteilen. Der Händler haftet nicht für Schäden, die auf eine unsachgemäße oder fehlerhafte Installation durch den Käufer oder Dritte zurückzuführen sind. Es gelten unsere Allgemeinen Geschäftsbedingungen (AGB), insbesondere § 6 (Haftungsausschluss bei unsachgemäßer Montage).
