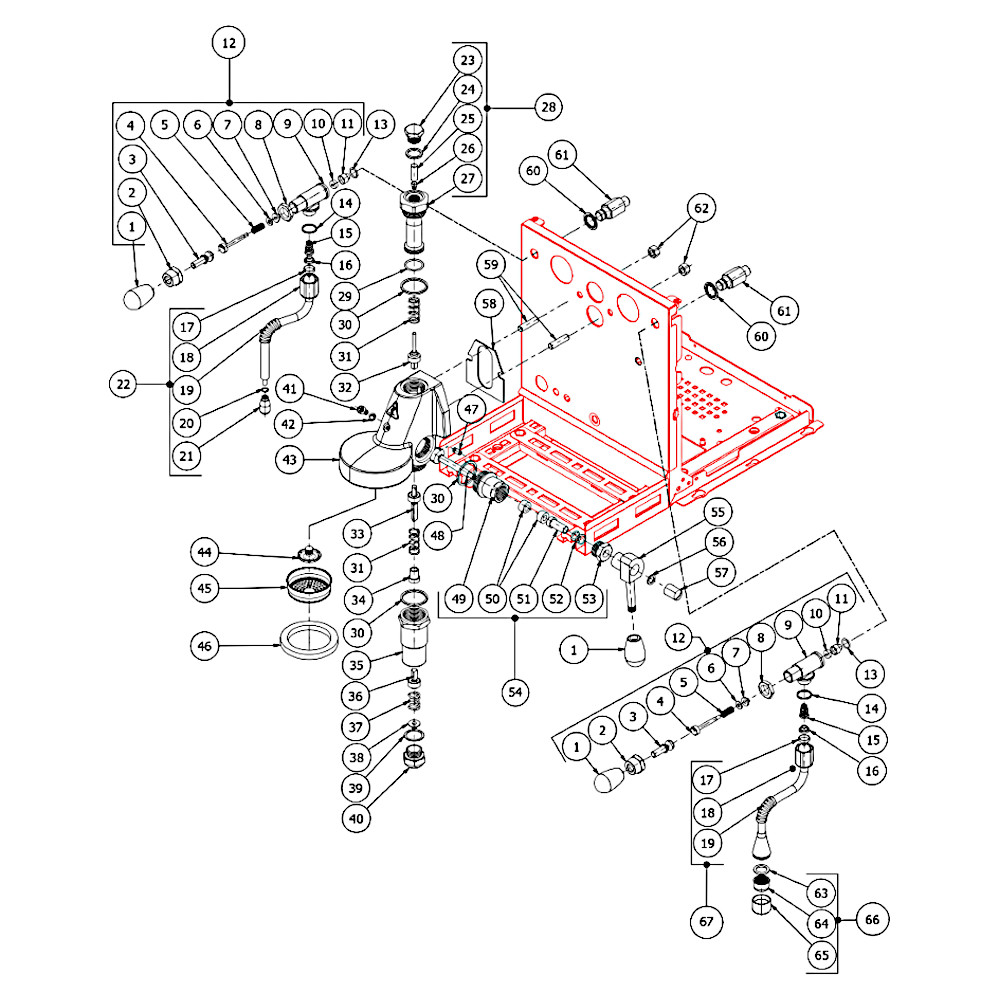

Explosionszeichnung Brühgruppe ab 07.10.2025
Hinweis: Sollte der Link zu den Artikeln nicht funktionieren, haben wir das Ersatzteil aktuell nicht lagernd. Bitte sprechen Sie uns an.
Sie können uns auch gerne eine Anfrage über unser Formular schicken:
Ersatzteilanfrage stellen
| Position | Artikelname | Artikelnummer | Bestellen |
|---|---|---|---|
| 1 |
Abdeckung |
7371511.01 |
|
| 2 |
Ring 3/8" |
5262801.01 |
|
| 3 |
Gelenkschraube |
5225610 |
|
| 4 |
Schaft |
5260204DL |
|
| 5 |
Feder |
5471513 |
|
| 6 |
Dichtung |
5261801 |
|
| 7 |
Dichtung, kegelförmig |
5494004 |
|
| 8 |
Mutter 3/8 |
5221826CM |
|
| 9 |
Dichtung, kegelförmig |
5283055TW |
|
| 10 |
Flachdichtung |
5496042 |
|
| 11 |
Halterung |
5224603AL |
|
| 12 |
Kippventil |
5964085.02AL |
|
| 13 |
Dichtung |
7496052 |
|
| 14 |
Halterung |
5494021 |
|
| 15 |
Feder |
5471532.01 |
|
| 16 |
Befestigung |
5190501 |
|
| 17 |
Dichtung |
7496073.01 |
|
| 18 |
Mutter 3/8 |
5221872.01 |
|
| 19 |
Schutz |
7371004 |
|
| 20 |
ORing |
7496095 |
|
| 21 |
Dampfdüse 2 Loch |
5266609 |
|
| 22 |
Dampfrohr |
7479990.03 |
|
| 23 |
Steckverbindung |
7479952 |
|
| 24 |
Flachdichtung |
7479953 |
|
| 25 |
Filter |
7479954 |
|
| 26 |
Injektor |
7479955.01 |
|
| 27 |
Anschluss |
7479956.01 |
|
| 28 |
Kollektor Düse |
7479933.01 |
|
| 29 |
Gaket OR |
7479934 |
|
| 30 |
Gasket TF |
7479935 |
|
| 31 |
Feder |
7479936 |
|
| 32 |
Ventil oben |
7479937 |
|
| 33 |
Venitl Mitte |
7479946 |
|
| 34 |
Federführung |
7479942 |
|
| 35 |
Anschluß |
7479957 |
|
| 36 |
Ventil unten |
7479943 |
|
| 37 |
Feder |
7479944 |
|
| 38 |
Jet-Breaker |
7479945 |
|
| 39 |
Dichtung |
7479960 |
|
| 40 |
Verschraubung |
7479961 |
|
| 41 |
Schraube M6x8 |
7479939 |
|
| 42 |
Dichtung |
7479938 |
|
| 43 |
Body Gruppe |
7479940AL |
|
| 44 |
Verteiler |
7479941 |
|
| 45 |
Duschenfilter |
5471022 |
|
| 46 |
Siebträgerdichtung |
5493039 |
|
| 47 |
Befestigung |
7479951 |
|
| 48 |
Nockenwelle |
7479950 |
|
| 49 |
Anschluss |
7479967 |
|
| 50 |
Abstandshalter |
7479968 |
|
| 51 |
Verbindungsstück |
7479969 |
|
| 52 |
Feder |
7479970 |
|
| 53 |
Anschluss, verchromt |
7479971 |
|
| 54 |
Flansch |
7479949 |
|
| 55 |
Bezugshebel |
7479931 |
|
| 56 |
Dichtung |
7479947 |
|
| 57 |
Kappe |
7479948 |
|
| 58 |
Gruppendichtung |
7493011 |
|
| 59 |
Anschluss M8x31 |
5267013 |
|
| 60 |
Sprengring |
7814201 |
|
| 61 |
Verbindungsstück |
5225416.01AL |
|
| 62 |
Mutter M8 |
7811402 |
|
| 63 |
Flachdichtung |
5493003 |
|
| 64 |
Filter |
5471037 |
|
| 65 |
Wasser Terminal |
7305020TW |
|
| 66 |
Perlator |
5226601TW |
|
| 67 |
Wasserrohr |
5966566 |
