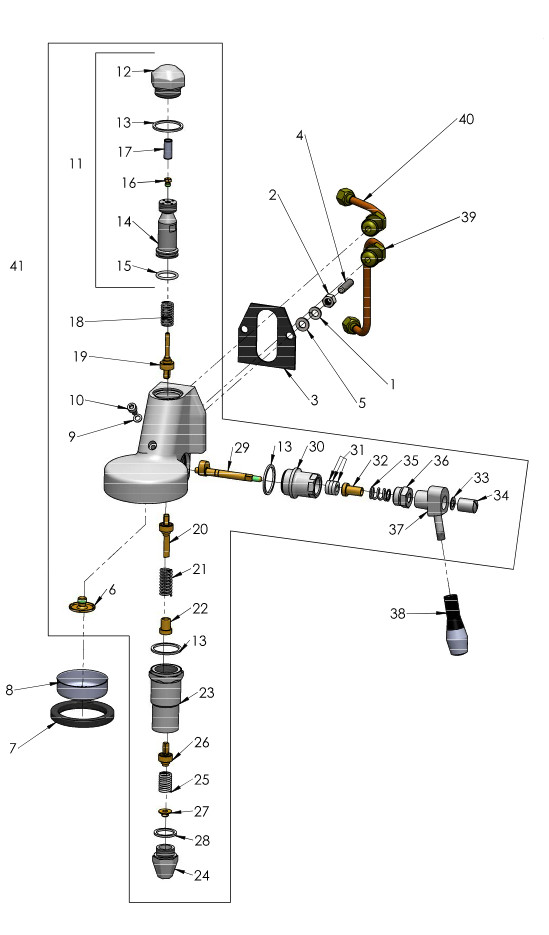

Explosionszeichnung: ECM Synchronika Brühgruppe

ECM Synchronika Brühgruppe

Hinweis: Sollte der Link zu den Artikeln nicht funktionieren, haben wir das Ersatzteil aktuell nicht lagernd. Bitte sprechen Sie uns an.

Sie können uns auch gerne eine Anfrage über unser Formular schicken:

Position	Artikelname	Artikelnummer
SET	Dichtungssatz E61	KTS280616
SET	Set Brühgruppe E61 classic	KTS280618
SET	Set Brühgruppe E61 deluxe	KTS280619
SET	Set Brühgruppe light	KTS280620
SET	Wartungsset Brühgruppe E61 und Kessel	KTS280621
1	Federring	P2011
2	Sechskantmutter M8	C309900127
3	Dichtung Brühgruppe	C449900767
4	Gewindestift M8x31	C309900131
5	Unterlegscheibe M8	P2010
6	Sprühverteiler/a>	C229901128
7	Gruppendichtung E61	P1021
8	Duschensieb	C519900103
9	Teflondichtung	C469901132
10	Schraube Zylinderkopf	C309900164
11	Inox Glocke komplett	P1000.1
12	Verschraubung Brühgruppenzylinder	P1000.4
13	Dichtung Teflon	C469900421
14	Brühgruppenzylinder	P1000.3
15	Dichtung Glocke Brühgruppe	C469900422
16	Gigleur	C229900549
17	Metallfilter Gigleur	C619900554
18	Feder	C219900423
19	Ventil Brühgruppe E61 oben	C219900424
20	Ventil Brühgruppe E61 mitte	C219903081
21	Feder Brühgruppe E61	C219900423
22	Buchse für Federführung	B7479942
23	Vorbrühzylinder	229901165
24	Auslass unten	P1000.5
25	Feder unten	C219900431
26	Ventil Brühgruppe unten	C219900430
27	Sprühverteiler unten	R000002148
28	Dichtung Teflon E61	C469900783
29	Achse Brühgruppe E61	C219900425
30	Flansch	R000002142
31	U-Scheibe Achse Brühgruppe	C219900426
32	Stutzen	P1004
33	Zahnscheibe	B7479947
34	Bolzen	R000002146
35	Feder Achse Brühgruppe	C219900427
36	Verschraubung Achse	R000002144
37	Brühgruppenbedienhebel	P1000.2
38	Hebel Brühgruppe	P1002
39	Rohr, Rücklauf	P2525
40	Zulaufrohr	P2524
41	Brühgruppe E61	P1016
