Kippventil

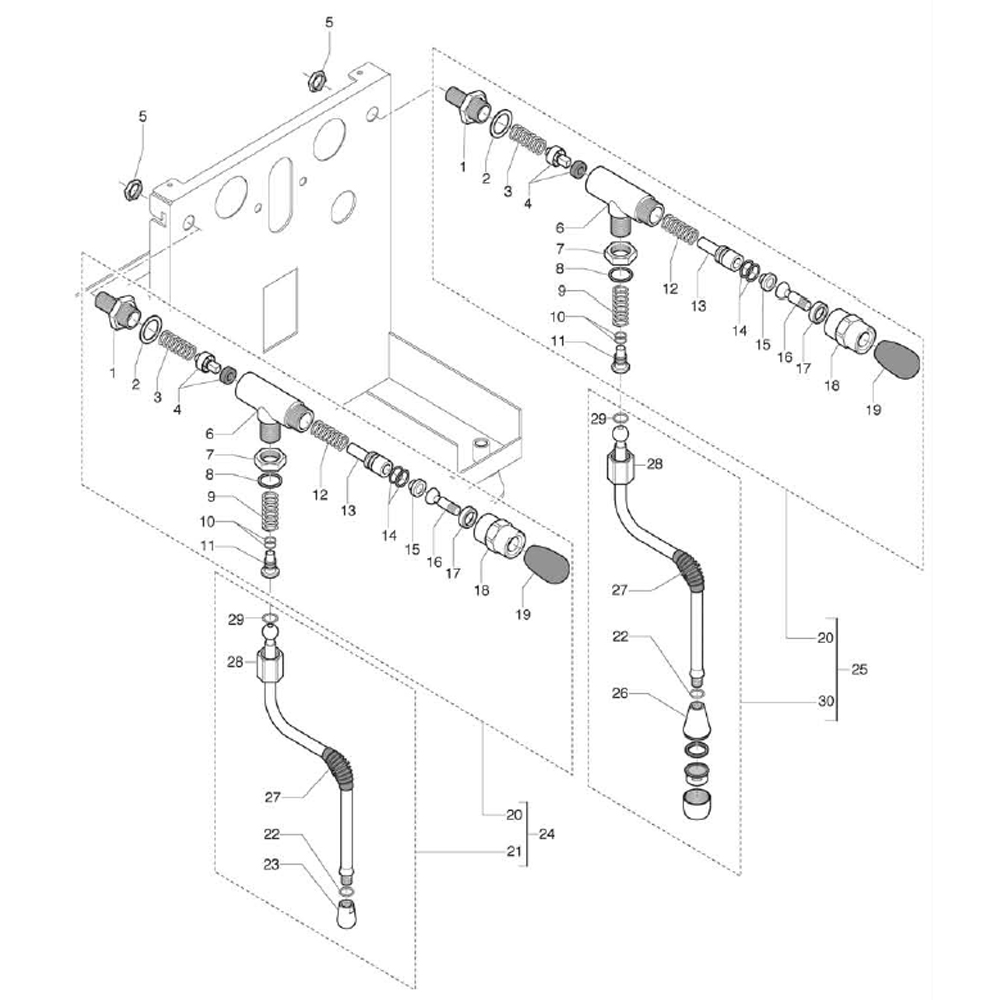

Explosionszeichnung ECM Technika IV

Ersatzteile ECM Technika IV Kippventil

inox-einsatz-ring-ecm inox-einsatz-ring-ecm P6003.2
Position Artikelname Artikelnummer
1
Anschluss QS
P6003.11
2
Teflon Dichtung PTFE 24 x 19 x 2
P6003.10
3

Feder V QS


P6003.7


4
Ventilstift für QS
P6003.9
5

Mutter (halb) 1/4"


C329900682


6

Korpus QS


P6003.8


7

Gegenmutter QS


P6003.12


8
Teflondichtung für Ventil
P6015
9

Feder F QS


P6003.13


10
O-ring OR-6 7,2 x 1,9
P6003.15
11
Kugelpfanne QS
P6003.14
12

Feder V QS


P6003.7


13

Öffnung QS Ventil


P6003.5


14
O-ring 113
P6003.6
15

Knopf QS


P6003.4


16

Inox - Hebel QS


P6003.3


17
Inox-Einsatz Ring QS
P6003.2
18

Mutter Hebelventil QS


P6003.1


19
Brühhebelgriff M8
C439900840
20
Dampf/Heisswasserventil QS ohne Rohr
P6003
21

Dampfrohr für Serie IV


P6002


22

OR Dampfdüse


P6002.1


23
Dampfdüse 2-Loch
P6002.4
23
Dampfdüse 4-Loch
P6002.6
23
Dampfdüse 5-Loch
P6002.3
24

Dampfventil QS komplett


P6003.KD


25

Heißwasserventil QS komplett


P6003.KH


26
Perlator Heißwasserventil
P6001.1
27
Gummiisolation Dampfhahn
P6002.2
28

Nuss Dampf-Heißwasserrohr


P6002.5


29

unterer O-Ring Dampf-HW Nut


C449900719


30

Heißwasserrohr für Serie IV


P6001
