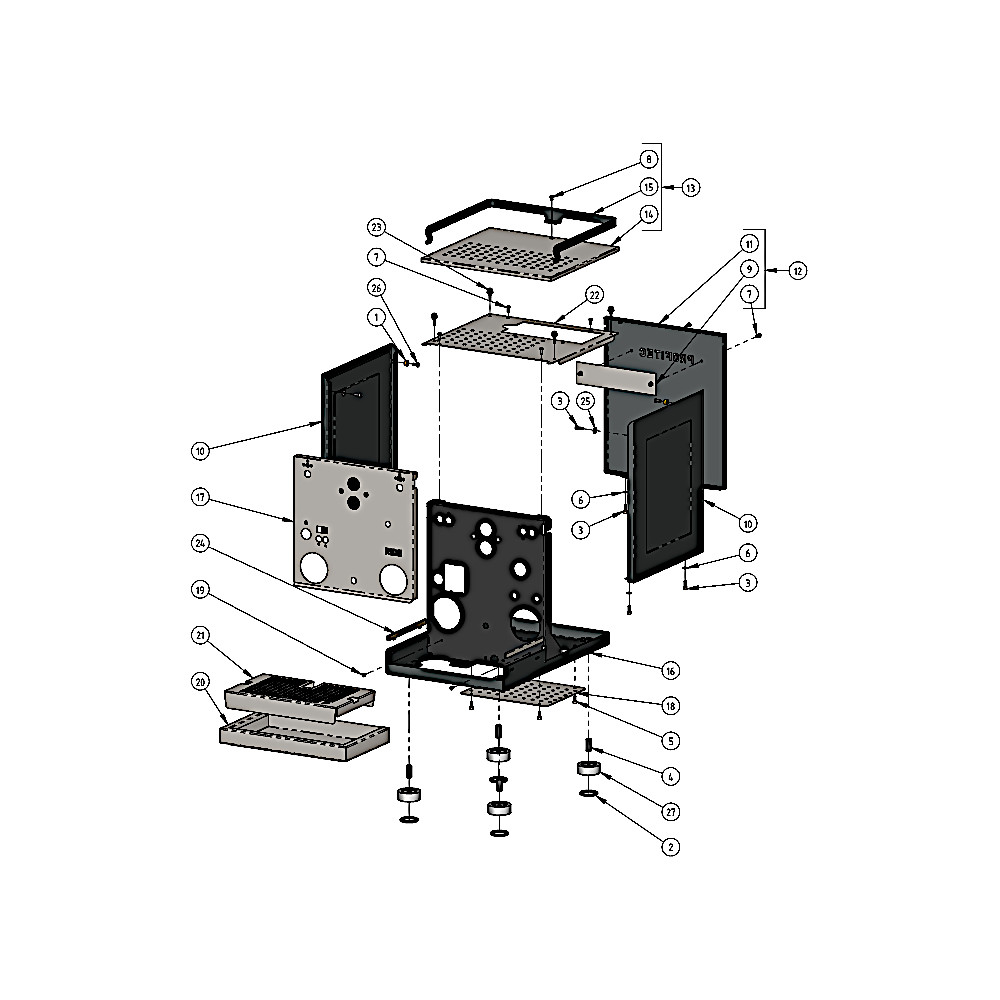

Explosionszeichnung Profitec Ride: Kategorie Gehäuse
Hinweis: Sollte der Link zu den Artikeln nicht funktionieren, haben wir das Ersatzteil aktuell nicht lagernd. Bitte sprechen Sie uns an.
Sie können uns auch gerne eine Anfrage über unser Formular schicken:
Ersatzteilanfrage stellen| Position | Artikelname | Artikelnummer | Bestellen |
|---|---|---|---|
| 1 |
Buchse |
B5220818 |
|
| 2 |
O-Ring |
B7474216.1 |
|
| 3 |
Schraube M4x12 |
B7819901 |
|
| 4 |
Gewindestift |
P1984 |
|
| 5 |
Zylinderkopfschraube |
P2006 |
|
| 6 |
Unterlegscheibe |
P2009 |
|
| 7 |
Linsenkopfschraube M4 x10 |
P2022 |
|
| 8 |
Linsenkopfschraube M4 x 6 |
P2055 |
|
| 9 |
Blech Hintergrund Schriftzug |
P2125.1 |
|
| 10 |
Seitenwand/p> |
P2146 |
|
| 11 |
Rückwand |
P2147 |
|
| 12 |
Rückwand komplett |
P2147.1 |
|
| 13 |
Tassenablage komplett |
P2148 |
|
| 14 |
Tassenablage |
P2148.1 |
|
| 15 |
Reling |
P2148.2/p> |
|
| 16 |
Grundchassis |
P2150.4 |
|
| 17 |
Frontblech |
P2151.5 |
|
| 18 |
Bodenplatte |
P2158 |
|
| 19 |
Puffer |
P2282.3 |
|
| 20 |
Auffangschale |
EG100376-00 |
|
| 21 |
Gitter |
P2363 |
|
| 22 |
Unt. Tassenablage |
P2364 |
|
| 23 |
Gummipuffer |
P2831 |
|
| 24 |
Auffangschale |
P3001.6 |
|
| 25 |
Unterlegscheibe |
P6100 |
|
| 26 |
Senkkopfschraube |
P6113 |
|
| 27 |
Fuss |
P7030 |
