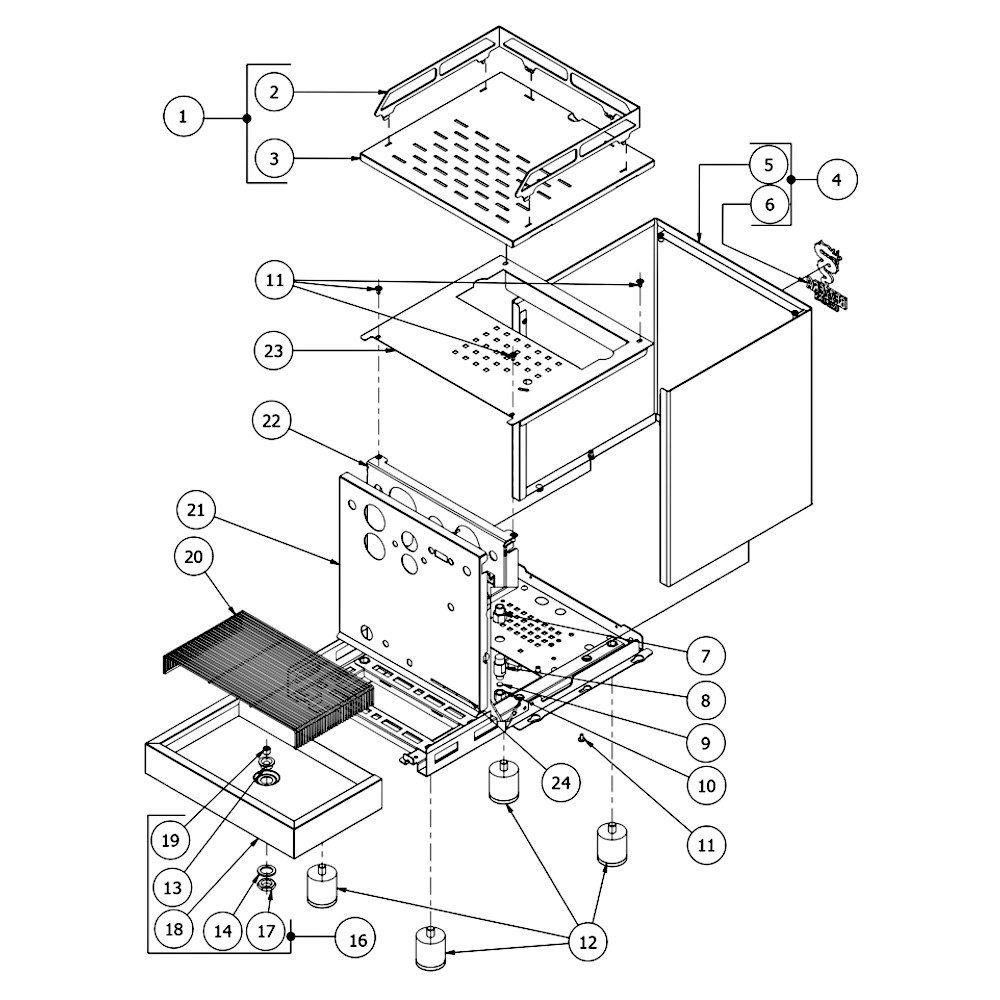

Explosionszeichnung Bezzera Luce Gehäuse PID
Hinweis: Sollte der Link zu den Artikeln nicht funktionieren, haben wir das Ersatzteil aktuell nicht lagernd. Bitte sprechen Sie uns an.
Sie können uns auch gerne eine Anfrage über unser Formular schicken:
Ersatzteilanfrage stellen
| Position | Artikelname | Artikelnummer | Bestellen |
|---|---|---|---|
| 1 |
Abstellfläche komplett |
5961857.01 |
|
| 2 |
Reling |
5056022.01VN |
|
| 3 |
Abstellfläche |
5074693.01LW |
|
| 4 |
Gehäuse, komplett schwarz |
5011727LL-VNR |
|
| 4 |
Gehäuse, komplett weiß |
5011727LL-VIR |
|
| 4 |
Gehäuse, komplett grün |
5011727LL-YVR |
|
| 4 |
Gehäuse, komplett stainless |
5071741LLR |
|
| 5 |
Gehäuse, schwarz |
5011727LL-VN |
|
| 5 |
Gehäuse, weiß |
5011727LL-Yi |
|
| 5 |
Gehäuse, grün |
5011727LL-YV |
|
| 5 |
Gehäuse, stainless |
5071741LL |
|
| 6 |
Bezzera Logo |
5522523 |
|
| 7 |
Reduzierstück |
5302029 |
|
| 8 |
Mini Ventil Kugel |
7451506 |
|
| 9 |
Dichtung |
5492019 |
|
| 10 |
Kappe Mutter |
5221835 |
|
| 11 |
Schraube M4x8 |
7809814 |
|
| 12 |
Fuß |
7474218 |
|
| 13 |
Anschluss 3/8 |
5225230NC |
|
| 14 |
Dichtung O-Ring |
5492022 |
|
| 16 |
Tropfschale komplett |
5968124.01 |
|
| 16 |
Tropfschale komplett schwarz |
5968146.01 |
|
| 16 |
Tropfschale komplett weiß |
5968157.01 |
|
| 16 |
Tropfschale komplett grün |
5968158.01 |
|
| 17 |
Mutter |
5221826 |
|
| 18 |
Abtropfschale |
5968127.01R |
|
| 18 |
Abtropfschale schwarz |
5968159.01R |
|
| 18 |
Abtropfschale weiß |
5968160.01R |
|
| 18 |
Abtropfschale grün |
5968161.01R |
|
| 19 |
Pfropfen |
7823001 |
|
| 20 |
Abtropfgitter |
5261013 |
|
| 21 |
Gruppe, Frontal |
5074933SG1 |
|
| 22 |
Tankhalterung |
5964797.01R |
|
| 23 |
Abstellfläche |
5056364.01LW |
|
| 24 |
Flagge Italien |
5221556 |
