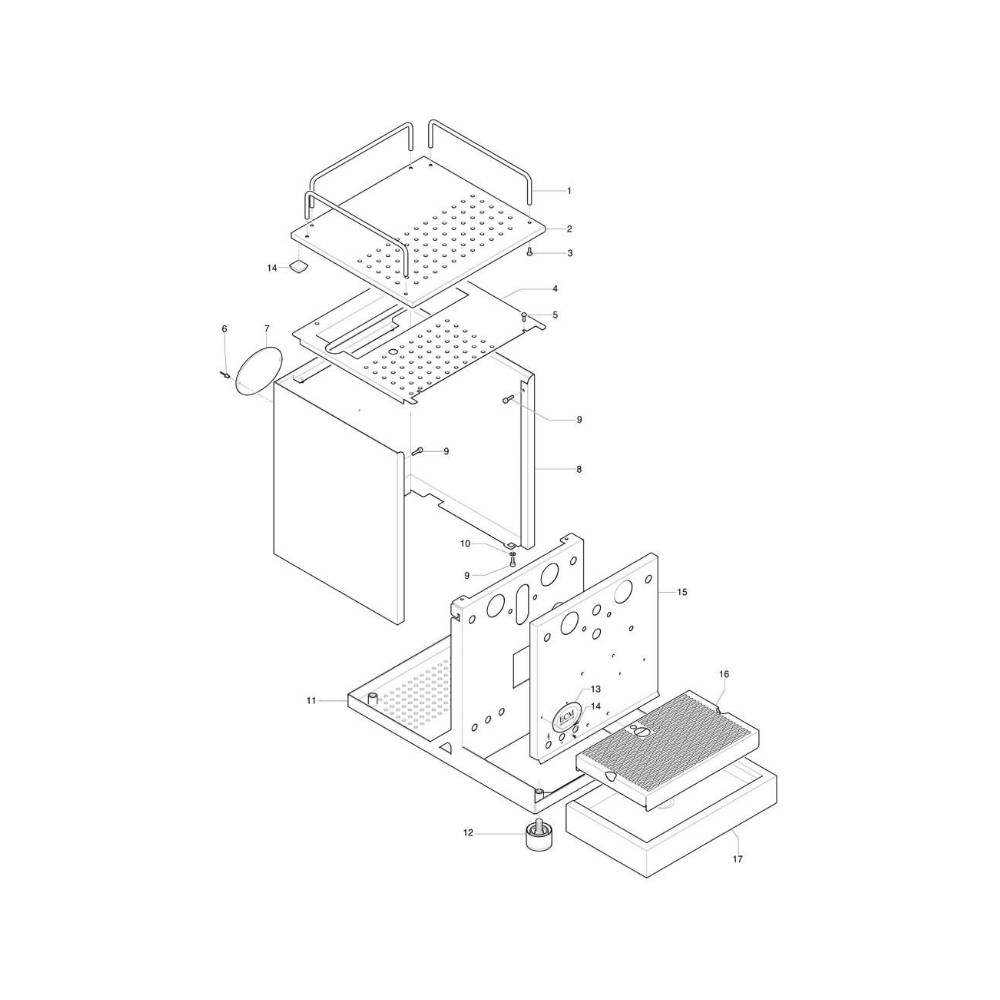

Gehäuse
/bilder/explosionszeichnungen/technika-wt-wa/gehaeuse.jpg
Hinweis: Sollte der Link zu den Artikeln nicht funktionieren, haben wir das Ersatzteil aktuell nicht lagernd. Bitte sprechen Sie uns an.
Sie können uns auch gerne eine Anfrage über unser Formular schicken:
Ersatzteilanfrage stellen| Position | Artikelname | Artikelnummer | |
|---|---|---|---|
| 1 |
Reling gerade |
P3002 |
|
| 2 |
Tassenablage oben |
M3008 |
|
| 3 |
Schraube Zylinder M4 x 6 VA |
B7826212 |
|
| 4 |
Tassenablage unten ME IV |
M3009.4 |
|
| 5 |
Schraube Linse M4x10 A2 |
P2022 |
|
| 6 |
Blindniet Flachrundkopf 3x8 alu |
P1999 |
|
| 7 |
Emblem Rückseite T/M/B |
ER8285 |
|
| 8 |
Gehäuse |
B5344023 |
|
| 9 |
Schraube |
P2006 |
|
| 10 |
Unterlegscheibe id4 ad12 |
P6100 |
|
| 11 |
Grundchassis |
P3001.5 |
|
| o.Abb. |
Führungsschiene Auffangschale |
P3001.6 |
|
| 12 |
Geräte Fuss Inox H 30 -M10 |
P7025 |
|
| 13 |
Emblem ECM Klein |
E81100 |
|
| 14 |
Fuss Tassenablageblech |
B7474212 |
|
| 15 |
Frontpanel |
P3033 |
|
| 16 |
Gitter für Wasserauffangschale |
M3023.4 |
|
| 17 |
Wasserauffangschale |
M3022.4A |
