Brühgruppe

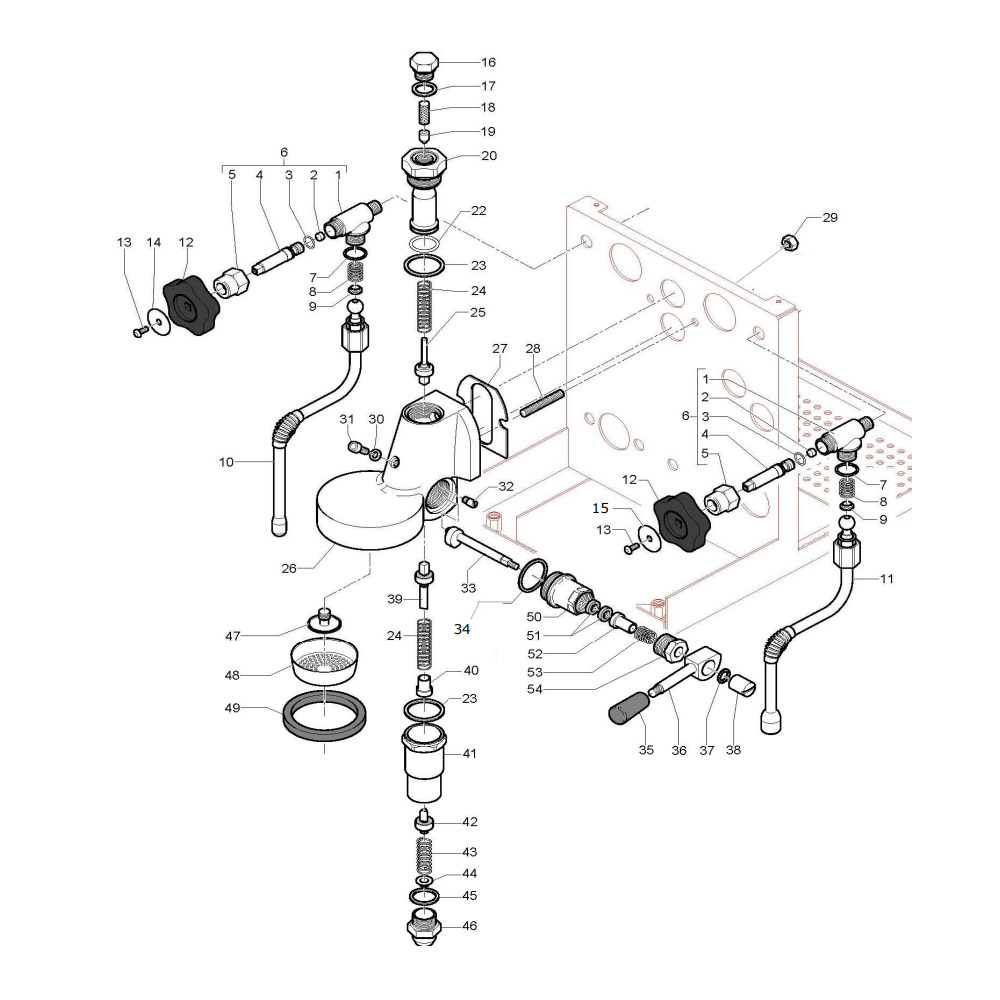

Explosionszeichnung Pro700


Hinweis: Sollte der Link zu den Artikeln nicht funktionieren, haben wir das Ersatzteil aktuell nicht lagernd. Bitte sprechen Sie uns an.

Sie können uns auch gerne eine Anfrage über unser Formular schicken:

Ersatzteilanfrage stellen
Position Artikelname Artikelnummer
1

Verschraubung

R000002141
2
Dichtung Stöpsel
 C469900420
3
Metallfilter
 C619900554
4

Gigleur 0,8

C229900549
5
Brühgruppenzylinder
 C229901133
6
Dichtung
 C469900422
7
Gruppendichtung h= 8,0
 P1010
7

Gruppendichtung h=8,5

P1014
8
Teflondichtung
 C469900421
9
Feder oben/mitte
 C219900423
10
Ventil E61 oben
 C219900424
11

Sechskantmutter M8

C309900127
12

Federring

P2011
13

Unterlegscheibe

P2010
14

Gewindestift M8 x31

C309900131
15
Dichtung Brühgruppe
 C449900767
16

Brühgruppe kpl.

P1011
17

Schraube M6x10

C309900164
18
Teflondichtung
 C469901132
19
Achse Brühgruppe
 C219900425
20
Duschensieb
 C519900103
21
Flansch
 R000002142
22
U-Scheibe Achse
 C219900426
23

Stutzen

R000002143
24
Zahnscheibe
 B7479947
25

Bolzen

R000002146
26
Feder Achse
 C219900427
27

Verschraubung

R000002144
28

Hebel

R000002145
29
Brühhebelgriff
 C439900840
30
Ventil Gruppe
 C219903081
31

Federführung

B7479942
32
Vorbrühzylinder
 C229901165
33
Ventil Gruppe E61
 C229901165
34
Feder unten
 C219900431
35
Sprühverteiler unten
 R000002148
36
Teflondichtung unten
 C469900783
37
Verschraubung
R000002149
38
Sprühverteiler
 C229901128
